Konfigurasi VLAN pada Packet Tracer

Hallo! pada kesempatan kali ini saya akan sharing tentang bagaimana caranya konfigurasi Vlan pada Tacket Tracer. Langsung saja berikut topo logi yang akan kita konfigurasi kali ini.

• PC0 = vlan 10 dengan IP 192.168.1.10/24
• PC1 = vlan 10 dengan IP 192.168.1.11/24
• PC2 = vlan 20 dengan IP 192.168.2.10/24
• PC3 = vlan 20 dengan IP 192.168.2.11/24

Kemudian kita masukan IP di atas pada PC dengan cara klik icon PC > Dekstop > IP Configuration.

PC0 = vlan 10 dengan IP 192.168.1.10/24

PC1 = vlan 10 dengan IP 192.168.1.11/24

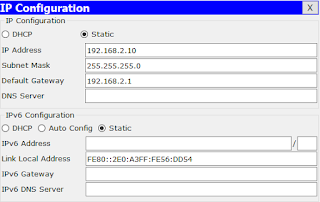

PC2 = vlan 20 dengan IP 192.168.2.10/24

PC3 = vlan 20 dengan IP 192.168.2.11/24

Setelah itu konfigurasi Swicth dengan cara klik icon swicth > CLI kemudian masuk ke vlan database dengan cara Switch#vlan database kemudian masukan konfigurasi seperti di bawah ini.

Setelah selesai tinggal konfigurasi routernya dengan cara seperti berikut.

Setelah itu lakukan test ping dan ini hasilnya.

 Test ping sama vlan

 Test ping berbeda vlan

Terima kasih.

Semoga bermanfaat.

^_^
