Konfigurasi OSPF pada Packet Tracer

Pengertian OSPF (Open Shortest Path First) merupakan sebuah routing protokol berjenis IGRP (Interior Gateway Routing Protocol) yang hanya dapat bekerja dalam jaringan internal suatu ogranisasi atau perusahaan. Jaringan internal maksudnya adalah jaringan di mana Anda masih memiliki hak untuk menggunakan, mengatur, dan memodifikasinya. Atau dengan kata lain, Anda masih memiliki hak administrasi terhadap jaringan tersebut. Jika Anda sudah tidak memiliki hak untuk menggunakan dan mengaturnya, maka jaringan tersebut dapat dikategorikan sebagai jaringan eksternal.

Selain itu, OSPF juga merupakan routing protokol yang berstandar terbuka. Maksudnya adalah routing protokol ini bukan ciptaan dari vendor manapun. Dengan demikian, siapapun dapat menggunakannya, perangkat manapun dapat kompatibel dengannya, dan di manapun routing protokol ini dapat diimplementasikan. OSPF merupakan routing protokol yang menggunakan konsep hirarki routing, artinya OSPF membagi-bagi jaringan menjadi beberapa tingkatan. Tingkatan-tingkatan ini diwujudkan dengan menggunakan sistem pengelompokan area. Baca selenkapnya disini.

Setelah saya mempelajari tentang OSPF sekarang saya akan menerangkan bagaimana cara konfigurasi OSPF yang sederhana. Berikut caranya:

Pertama kita buat topologinya seperti gambar di bawah ini.

Kemudian kita konfigurasi IP pada Router.

Kita mulai dari Router1 dengan cara klik icon router > config kemudian masukan IP pada FastEthernet0/0 dan Serial2/0. Untuk FastEthernet0/0 saya arahkan ke PC client dan Serial2/0 adalah untuk Router2 dengan IP 192.168.3.1/24 untuk FastEthernet0/0 dan 192.168.2.2/24 untuk Serial2/0.

Kemudian kita konfigurasi IP pada Router2.

Caranya sama dengan konfigurasi Router1 dengan cara klik icon router > config untuk kemudian masukan IP pada FastEthernet0/0 dan Serial2/0. Untuk FastEthernet0/0 saya arahkan ke PC client dan Serial2/0 adalah untuk Router2 dengan IP 192.168.1.3/24 untuk FastEthernet0/0 dan 192.168.2.1/24 untuk Serial2/0.

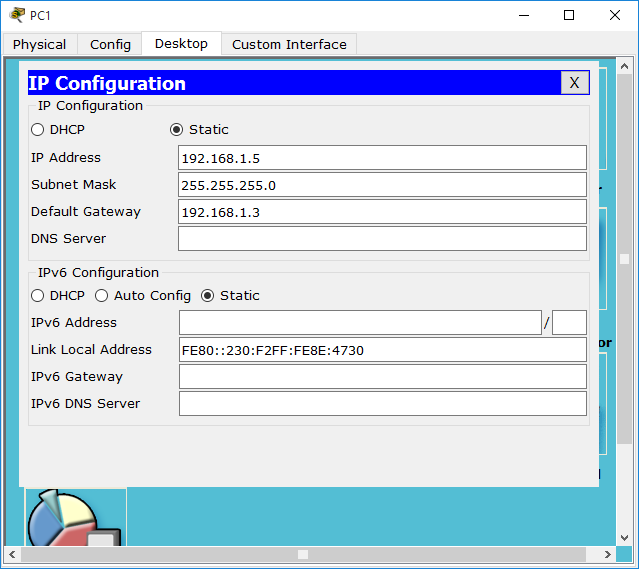

Kemudian kita setting PC dengan IP static dengan cara klik icon PC > Dekstop > IP Configuration kemudian masukan IP-nya pastikan IP-nya satu subnet dengan IP yang diberikan router kepada client masing-masing.

Sekarang kita konfigurasi OSPF-nya dengan cara klik icon router > CLI Setelah itu masukan perintah seperti berikut. Untuk router 1 dan 2 configurasinya sama seperti perintah di bawah ini.
