VLAN Trunking whit MikroTIK

Hallo kawan disini saya akan sharing tentang konfigurasi Vlan trungking dengan MikroTik. Bagi yang belum mengetahui konsep Vlan trungking silahkan bika disini. Sebelumnya ada beberapa hal yang harus di persiapkan yaitu :

Hardwere

Disini saya menggunakan 3 MikroTik yaitu:

RB 951-2n
RB 260 GSP
RB 750

Kabel UTP 6 buah (sesuaikan dengan kebutuhan anda)

Softwere

Winbox
Web Browser

Berikut langkah-langkah konfigurasi VTP Dengan topologi seperti gambar di bawah ini.

Pertama kita konfigurasi RB 951-2n sebagai router induk. Pada mikrotik induk kita buat VLAN dengan cara sebagai berikut:

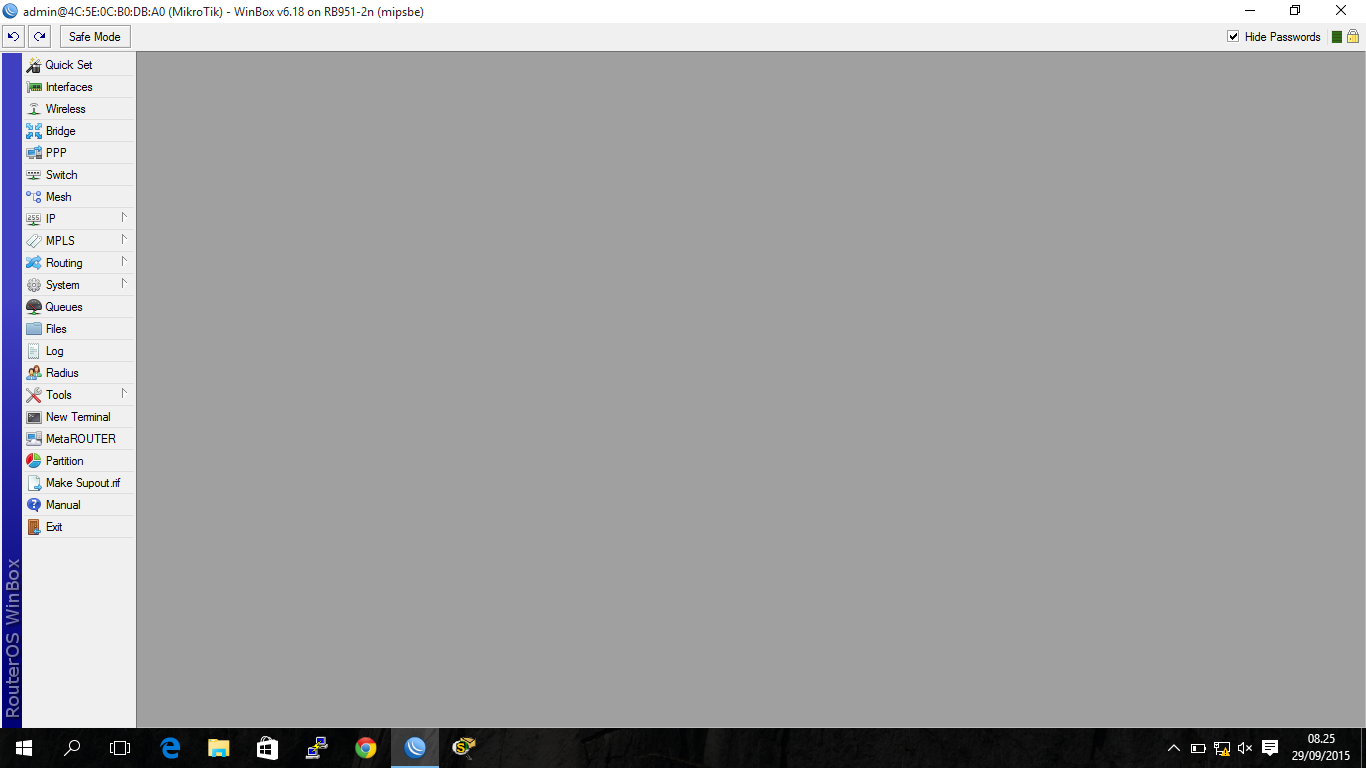

Masuk pada mikrotik menggunakan winbox.

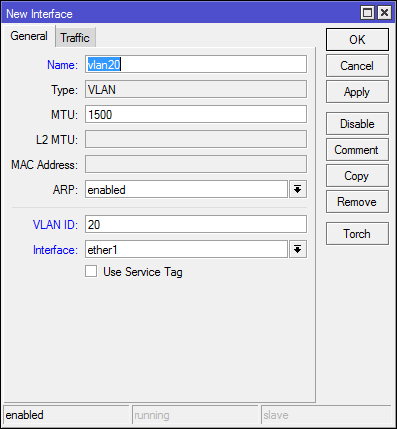

Kemudian pilih Interface > add (+) > VLAN. Setelah itu kita isikan nama, VLAN ID, dan Interface. Disini kita buat 3 Vlan dengan cara yang sama.

Setelah selesai kemudian beri IP address pada setiap Vlan dengan cara pilih IP > addresses > add (+). Kemudian masukan IP pada Address dan pilih Interface vlan yang akan diberi IP.

Konfigurasi pada router induk telah selesai. Sekarang kita beralih ke router Switch Manageable menggunakan RB 260-gsp.
Pertama masuk pada router melalui web browse dengan IP default 192.168.88.1 sebelumnya pastikan IP PC anda satu subnet dengan IP router. Untuk login username = admin password = (kosong).

Kemudian pilih menu VLAN. Definisinya disini adalah Port1 merupakan port yang terhubung dengan RouterBoard 951-2n, Port2 kita setting sebagai Vlan 10, Port3 kita setting sebagai Vlan 20, dan Port5 kita setting sebagai jalur ke router 3 yang kita fungsikan sebagai switch. Maka kita konfigurasi seperti berikut.

Setelah selesai kita pindah ke menu VLANs. Disini diibaratkan sebagai konfirmasi port supaya pada port tersebut mendapatkan VLAN ID yang sudah di tentkan tadi. Semisal disini pada Port1 kita pilih leave as is semua (leave as is bisa di ibaratkan tanda ceklis/centang) Port2 kita leave as is pada baris 1 dan 2 karena kita ingin memberi Port2 ini hanya Vlan id 1 dan Vlan id 10. Pada Port3 kita leave as is pada baris 2 dan 3 karena kita ingin memberi Port3 ini hanya Vlan id 10 dan Vlan id 20. Pada Port5 kita pilih leave as is semua karena Port5 terhubung dengan router switch.

Setelah selesai kemudian kita konfigurasi router switch dengan cara sebagai berikut.

Pertama kita buat Vlan dengan cara pilih Interface > add (+) > VLAN. Setelah itu kita isikan nama, VLAN ID, dan Interface. Disini kita buat 3 Vlan dengan cara yang sama. pastikan VLAN ID-nya sama dengan Vlan Id pada router induk.

Karena kita fungsikan router sebagai switch maka kita buat bridge pada semua Vlan dan ether. Caranya pilih menu Bridge > add kemudian isikan nama dan type kemudian apply + ok.

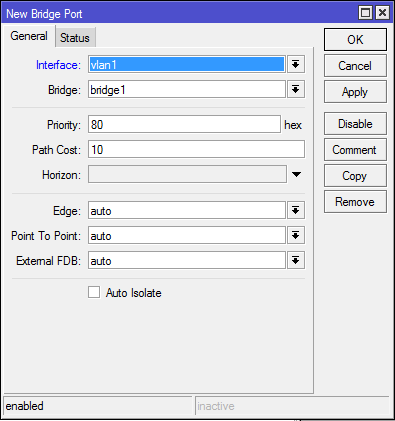

Setelah selesai pilih Port kemudian add (+) semua Vlan dan ether yang akan di bridge sesuai kebutuhan anda. Disini saya bridge ether2, ether3, Vlan1, Vlan10, dan Vlan20.
